三星貼片機S1

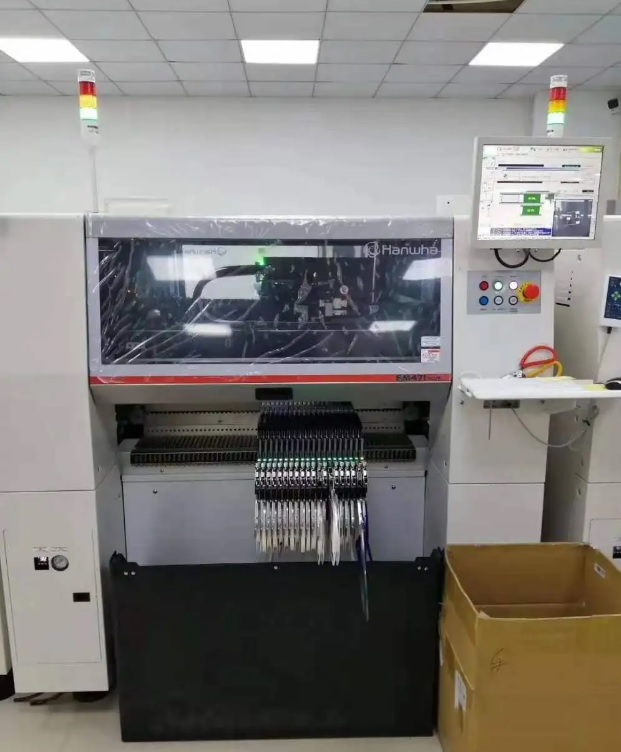

韓華三星貼片機DECAN S1磁懸浮貼片機機器參數:

 1,軸桿數：10軸桿x1懸臂
 2,貼裝速度：47000
 3,貼裝精度：±28μm @ Cpk≥ 1.0/Chip
                     ±35μm @ Cpk≥ 1.0/IC
 4,元器件尺寸：03015~□55mm(H15),L75mm
 5,基板尺寸： L510xW510 (Standard)
                      L1,500xW460 (Max)
 6,Feeder搭載數量（8mm基準）：120ea
 7,能耗：
  耗電量 AC200/208/220/240/380/415V(50/60HZ,3相) 至3.5KVA
  耗氣量 0.5-0.7MPa（5--7kgf/c㎡）50NI/min
 8,PCB板厚度:0.38-4.2mm
 9,重量：1600
 10,機器尺寸：1430x1740x1485

四,韓華三星貼片機Decan s1特點:
新一代中速貼片機****
 提高實際生產率
 提高貼裝品質
 減少拋料率

這是為了顯著提升貼片機的三大指標而開發出來的設備，它提供了多品種生產時所需要的上佳生產率。
 (1)同級設備中性能上佳
 擁有中速貼片機中很大的PCB處理能力
 510 x 510mm(標準) / 1500 x 460mm(選項)
 - 能生產1,500mm(L) x 460mm(W)大小的PCB
 (2)穩定地貼裝微芯片
識別Nozzle Center
 防止漏氣而改善了微芯片拋料率及貼裝品質
 (3)加強了運行便利性
縮短了大型異型元器件的示教時間
 擴大了Fiducial Camera的FOV：□7.5mm → □12mm
- 縮短元器件吸取/貼裝點的示教時間并且提高了示教便利性
維持共用供料器的吸取坐標
 更改型號時，繼承相似型號的吸取信息而縮短了機種變更時間
統一Chip元器件照明Level
 可批次設定相同照明值而大幅減少照明變更時間，消除各設備之間的生產率差異，提高元器件DB管理的便利性

支持Multi-Vendor元器件
  能用一個Part Name管理來自兩個廠商的同一元器件 , 對于Vendor相
異的元器件，不更改PCB程序也能繼續生產。
輕易示教大型元器件(Panorama View)
  把脫離了相機識別領域(FOV)的大型元器件加以分割后識別，然后把
分割的元器件圖像合并成一個影像地顯示。
- 容易示教大型元器件的吸取/貼裝位置
